| ブランド名: | ROYAL |
| モデル番号: | RTAC1800 |
| MOQ: | 18セット |
| 価格: | 交渉可能 |
| 支払条件: | L/C、D/A、D/P、T/T |
| 供給能力: | 22 1ヶ月あたりのセット |

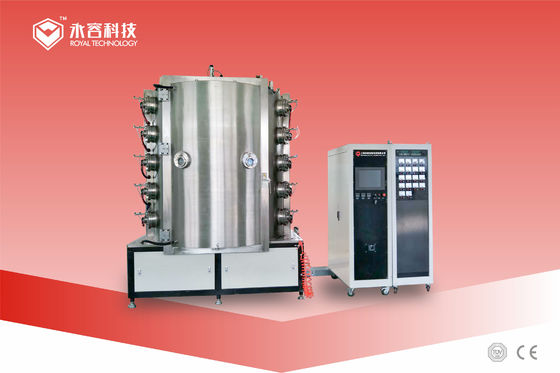

セラミックPVDコーティング機器の特徴:
1. 真空室は垂直で1つの開いたドア, 304ステンレス鋼製,真空室の内径は φ1400mmから φ2000mm;
2ローータリー・ブーンポンプ,ルーツポンプ,オイル・ディフュージョンポンプ,分子ポンプによる真空システム
3コーティングシステムは,スプッタリング電源を制御するために1〜2つの中間周波数磁力を使用し,標的を制御するために1〜2ペアの不均衡磁力を使用し,14〜40の弧源を持っています.
4高効率のパルスバイアス電源
5. ガス化システムは,国内で生産されたまたは輸入ガス質量流量計,ガス流量量制御 (デモ) メーターを使用します.
6. 電気制御システム設置 電気回路過負荷,水供給を切断,音響光学アラーム装置を消す;
7制御システム (タッチスクリーン+PLC),リアルタイムディスプレイ詳細なパラメータ,完全に自動制御全生産プロセス,自動メモリ技術パラメータ.
PVDコーティング機器 - RTAC1618 仕様
| モデル | RTAC1618 | ||
| 材料 | ステンレス鋼 (S304) | ||
| 部屋の大きさ | Φ1600*1800mm (H) | ||
| パンプシステム | 回転ピストン真空ポンプ (機械式) | ||
| ローータリーバンの真空ポンプ (保持) | |||
| 根の真空ポンプ | |||
| 拡散ポンプ | |||
| テクノロジー | イオンプラチング (多弧源) | ||
| 典型的な目標 | クロム,チタン,ジルコニウム,チアル | ||
| ガス | ガス質量流量計 (Ar,N2) アルゴン,窒素 | ||
| コントロール | PLC (プログラム可能な論理コントローラー) | ||
| 安全システム | 操作者と機器を保護するための多数の安全鍵 | ||
| 冷却する | リサイクル 冷却水 | ||
| 暖房 | 300°Cまで | ||
| パワーマックス | 150KW (約) | ||
| 平均的な電力消費量 | 70KW (約) | ||
セラミックPVDコーティング機器タイタンのような固体金属を蒸発させる イオン塗装技術を使いますカソード弧源によるクロムと高真空環境でナノ薄膜を生成するために製品の表面に電離金属を凝縮反応性ガスは窒素で 色が生まれます
他のカスタマイズされた機械サイズは,指定された製品寸法と容量需要に基づいて利用できます.
モデル | RTAC-1008 | RTAC-1012 | RTAC-1215 | RTAC-1416 | RTAC-1618 | ||||||
| 室内サイズ | 1000×800mm | 1000×1200mm | 1200×1500mm | 1400×1600mm | 1600×1600mm | ||||||
| 電源の種類 | 弧電源,フィラメント電源,パルスバイアス電源 | ||||||||||
| 真空室の構造 | 垂直型前ドア構造,後部排気システムと二層水冷却室 | ||||||||||
| 真空室の材料 | ステンレス鋼 304/316L | ||||||||||
| 究極の真空 | 6.0x10-4Pa (卸荷,清掃,乾燥室) | ||||||||||
| バキュームポンプ速度 | 大気から8.0*10-3Pa ≤15分 | ||||||||||
| バキュームポンプシステム | 拡散ポンプまたは分子ポンプ + 根ポンプ + 機械ポンプ + 保持ポンプ (特定のモデルは顧客の要求に応じて選択できます) | ||||||||||
| 弧源 | 6個か 8 単位 | 8 ユニットか 10 単位 | 10 ユニットか 12 単位 | 14 単位か 16個 | 16 ユニットか 18個 | ||||||
| バイアス電源 | 20KW/セット | 20KW/セット | 30KW/セット | 40KW/セット | 50KW/セット | ||||||
| 運転モデル | 惑星の回転と回転,変数周波数速度調節 (制御・調整可能) | ||||||||||
| 暖房システム | 室温から450°Cまで制御・調整可能 (PID温度制御) | ||||||||||
| MFC | 3経路または4経路のプロセスガス流量制御および表示システム,選択的な自動ガス化システム | ||||||||||
| 冷却システム | 水循環冷却モード,冷却水塔,工業用冷却水器,深冷却システム (お客様が提供する) | ||||||||||
| 制御モード | 手動/自動統合モード,タッチスクリーン操作,PLCまたはコンピュータ制御 | ||||||||||
| 総力 | 30KW | 35KW | 45KW | 60KW | 75KW | ||||||
| 警報と保護 | ポンプ,ターゲットなど,水不足,超電流,超電圧,開き回路,その他の異常状態のアラーム,関連する保護措置と電気のインターロック機能を実行 | ||||||||||
| 設備のエリア | W2.5m*L3.5m | W3m*L4m | W4m*L5m | W4.5m*L6m | W5m*L7m | ||||||
| その他の技術パラメータ | 水圧 ≥0.2MPa,水温 ≤25°C,空気圧 0.5-0.8MPa | ||||||||||
| コメント | コーティング機器の特定の構成は,コーティング製品のプロセス要件に従って設計することができます. | ||||||||||

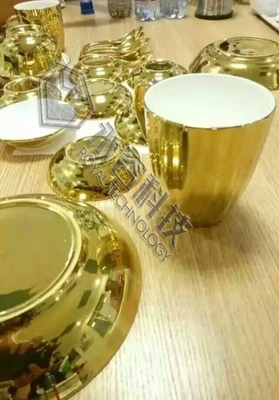

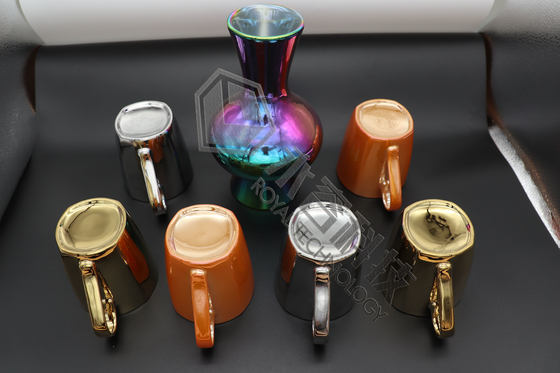

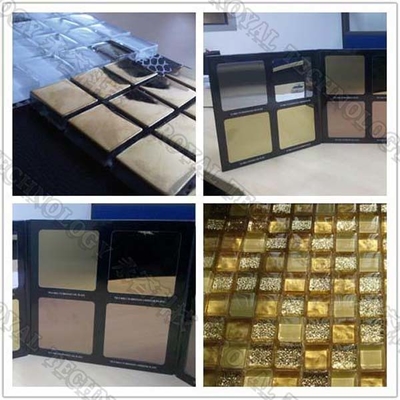

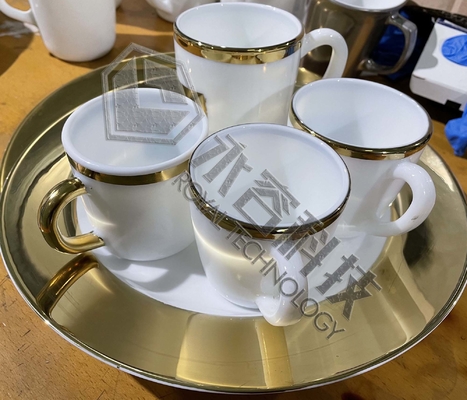

セラミックファイル PVDコーティングサンプル
ロイヤル・テクノロジーは 完全なコーティング・ソリューションを 提供できることを光栄に思います
