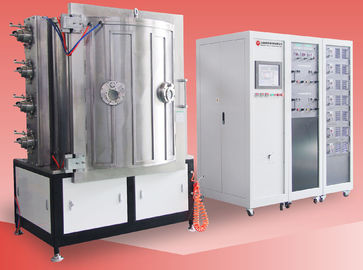

PVDの金張りの宝石類装置

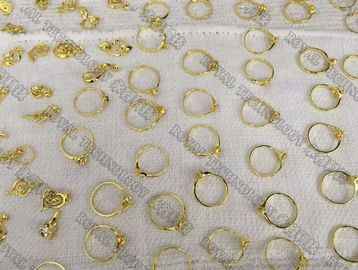

PVDの金のコーティングの宝石類のAdvanges
耐久性
pf PVDの金張りプロセスに寄与します
環境に優しい、全プロセスで発生する有毒廃棄物無し
厚さの高い均等性
イオンめっきの技術を使って、多く抵抗力がある傷
より設計されていた色、feasiableおよび適用範囲が広い
概要
装飾的で堅いコーティングは魅力的な色および高い耐久性のような条件の変化に応じなければなりません。腕時計の部品のような贅沢な消費財のために、器械かめがねを書いて、一部はPVDの高い耐久性をおよび「良質の」イメージをプロダクトに与える「金版」のラベルを両方維持したいと思います製造します。従って従って金張りの3つから5つのμmの層はa （TiN+Au） PVDの層に沈殿物でなければなりません。この多層方法は付着の欠陥をもたらす内部圧力の高レベルを作成します。完全なプロセスは付着の欠陥をもたらす内部圧力を減らすためにセットアップされなければなりません。
なぜ「金張り」およびPVDの組合せか。
金は今でも装飾的な適用のための最も広く利用された色であり、これは変わってがまずないです。金によって着色される装飾的で堅いコーティングのために、現在の最新式の技術は錫から成っている基本的な堅いコーティングに金合金の薄い最上層を沈殿させることを含みます。残念ながら、放出させる金合金は非反応プロセスであり、各々の別の金合金のために非常に明確な色は得られます（200℃のまわりの沈殿温度のために）
このプロセスは金ターゲットを変えないで最終的な金色に警告してはなりません。一部はまたPVDの高い耐久性をおよびプロダクトを良質のイメージ提供する「金によってめっきされる」ラベルを両方維持したいと思います製造します。この3季節のため:
PVDの層の高い耐久性
金によってめっきされるラベル
最終的な電気めっきによって提供される広範囲金色
TiN+Auの層に電気版の金の厚いの（3から5 μm）可能にする信頼できるプロセスは今見つけられなければなりません。
PVDの金張り機械Specificaitons
| モデル | RTAS1000 | ||||||
| 技術 | 放出させるマグネトロン+アーク イオンめっき | ||||||
| 材料 | ステンレス鋼（S304） | ||||||
| 部屋のサイズ | Φ1000*H1000mm | ||||||
| 部屋のタイプ | シリンダー、垂直、1ドア | ||||||
| 放出させるシステム | 薄く黒いフィルムの沈殿のための専ら設計 | ||||||
| 沈殿材料 | アルミニウム、銀、銅、Chromeのステンレス鋼、 ニッケル、金、TiAl、Auの合金、Ag等。 |
||||||
| 沈殿源 | + 1つのイオン源を放出させる1 DC + 6つのアーク | ||||||
| ガス | MFC- 4の方法、ArのN2、O2、C2H2 | ||||||
| 制御 | PLC （プログラム可能な論理のコントローラー） + | ||||||
| ポンプ施設管理 | SV200B - 1セット（Leybold） | ||||||
| WAU501 - 1つはセット（Leybold） | |||||||
| TRP36 - 1セット | |||||||
| ターボ分子ポンプ:1セット | |||||||
| 前処理 | 放出させる/バイアス電源: 12のKW | ||||||
| 安全システム | オペレータを保護する多数の安全保護インターロック | ||||||
| 冷却 | 冷水 | ||||||
| 電気力 | 480V/3 phases/60HZ （迎合的な米国） | ||||||
| 460V/3 phases/50HZ （迎合的なアジア） | |||||||
| 380V/3 phases/50HZ （迎合的なEU-CE） | |||||||
| 足跡 | L3000*W3000*H2000mm | ||||||
| 総重量 | 7.0 T | ||||||
| 足跡 | （L*W*H） 5000*4000 *4000 MM | ||||||
| サイクル時間 | 30~40分（基質材料によって、 基質の幾何学および環境条件） |
||||||
| 力MAX。 | 60KW | ||||||
|
平均出力 消費（およそ） |
30のKW |
他のIP色
より多くの指定のための私達に、高貴な技術総コーティングの解決を提供するために名誉を与えられます連絡して下さい。
