プラスチック真空金属化機械,高反射フィルム堆積,照明反射器堆積
紹介:
ロイヤル・テクノロジーは,以下のような様々なアプリケーションと産業をカバーする,世界中の熱蒸発コーティングシステムの100以上のセットを設計,製造,設置しています.
自動車用プラスチック製の外装・内装
車両の照明と部品
商用,工業用,住宅用LED照明用反射器
化粧品のパッケージ
ガラス器具と鏡
電子消費品
EMIシリングとNCVMフィルム
玩具部品とスポーツ用品
家電,洗濯機,家具の雑用品
ファッション,時計
他の多くの分野では,PVD真空金属化プロセスが,塗装産業で引き続き使用され,開発されています.
PVD金属化プロセスは,異なる色でできる輝く反射性のある金属的な外観を与えます.
PVD真空金属化プロセス:
作業パーツは衛星にアップロードされ,その後ラックシステムに固定されます
部屋のドアを閉じ (No.1) とHMIプログラムで自動プロセスを開始
オペレーターが他のドアのための作業部件を荷下し/荷下し (No.2)
自動金属化プロセスが完了した後,換気プロセスとドアを開く1ドア2を閉じて サイクルを繰り返します
素材の質と美しさを向上させるのです
生産性が高く 稼働時間が節約され 生産コストが急激に低下します

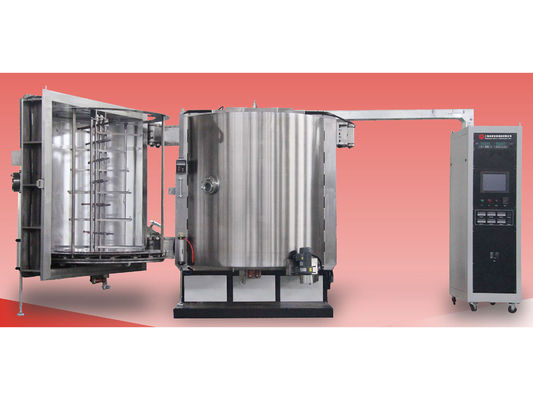

ロイヤル・テクノロジーの金属化システムは垂直と水平の両方で利用できます.
室は円筒形と立方形に製造されています.
製造にはステンレス鋼の材料と 世界市場で最も優れた部品を使用しています ロイヤル・テクノロジーによって生産される機械の高品質と信頼性です惑星の回転システム構造は,完全に均一なコーティングを保証.
技術仕様:
| 記述 | RTEP1000 | RTEP1418 | RTEP1616 | RTEP1820 | |
| 証言室 | mm | φ1000 x H1000 |
φ1400 x H1800
|
φ1600 x H1600 |
φ1800 x H2000
|
| ドア構造 | セット | 1 | 2 | 2 | 2 |
| 蒸発源 | pcs | 16 | 20~28 | 24 | 32 |
| 衛星数 | 棒 | 6 | 6,8 | 6,8,10 | 6,8,1012 |
| 効果的コーティングエリア | mm | φ250 *6*H700 |
φ370*6*H1500 φ300*8*H1500 |
φ440*6*H1300 φ350*8 *H1300 φ300*10 *H1300 |
φ500*6*H1700 φ400*8*H1700 φ340*10*H1700 φ290*12*H1700 |
| サイクルの時間 | ミニ | 10~12 | 15 | 15 | 15~20 |
| 蒸発電源 | kVA | 20 | 30 | 35 | 40 |
| プラズマ浄化電源 |
kVA
|
7 | 10 | 10 | 10 |
| 究極の真空 | 8.0*10-4パパ | ||||
| パンプ速度 | ATMから9.0×10まで-3Pa≤10分 (室温,清掃と卸荷) | ||||
| 回転ピストンポンプ容量 | L/S | 70 | 150 | 150 | 150 *2 |
| 根のポンプ容量 | L/S | 300 | 600 | 600 | 1200 |
|
拡散ポンプ容量 (冷たいキャプチャで) |
L/S | 6000 | 8000 | 8000 | 2*8000 |
| パンプ保持容量 | L/S | 15 | 30 | 30 | 70 |
| およそ最大電源 | KW | 50 | 75 | 75 | 110 |
|
推定平均電源
|
KW | 25 | 35 | 35 | 60 |
| 推定重量 | KG | 4500 | 7300 | 9000 | 11000 |
| 足跡 (LxWxH) | mm | 3000*3000*2200 | 5000*4000*3500 | 6000*5500*3200 | 6500*6000*3800 |
注: 顧客要求に専念した機械構成,固定装置設計とワークショップ
ロイヤル・テックからの設計計画サポート
ロイヤル・テクノロジーは 完全なコーティング・ソリューションを 提供できることを光栄に思います
PVD真空金属化装置 - 熱蒸発器...ダウンロードしてください ここをクリックしてください
