コータ、コーティングを保護する携帯電話の箱EMIを保護するEMI

Metalizerの適用を保護する電子磁気干渉（EMI）:

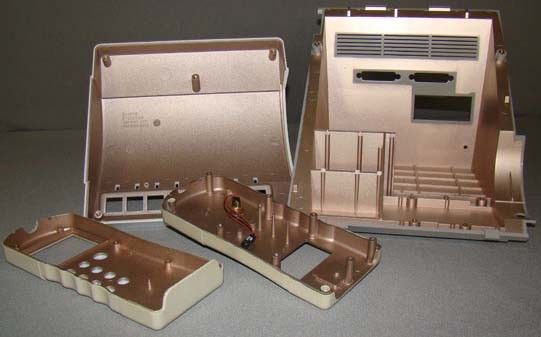

携帯電話の箱、ラップトップの箱、レーダーの速度の測定の器械、車のビデオ部品等のようなエレクトロニクス産業。
他の企業は機能を保護する電気磁気干渉を必要とする

基質材料:ABS、PC、PC+ABS、プラスチック等。

フィルムの特性を保護するEMI

1. フィルム厚さ:1.5 | 3ミクロンは条件によって決まる。
2. フィルムの抵抗:（オーム） 0.5Ωよりよい
3. 付着:3M810テープ> 5B

フィルムのコーティング プロセスを保護するEMI

1. ステンレス鋼を放出させるDC
2. 熱蒸発による銅の沈殿

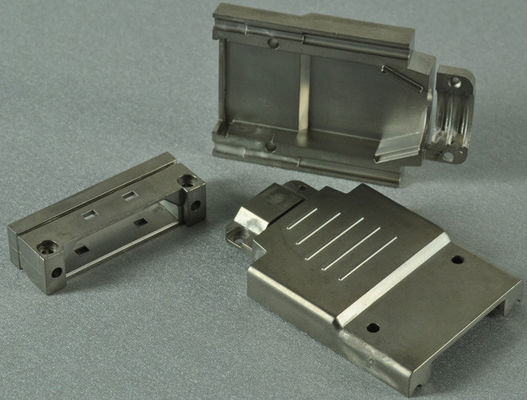

3. ステンレス鋼、CUのフィルムの層の完全なカバーを放出させるDC。

PVDの真空の解決によってコーティングを保護するEMI

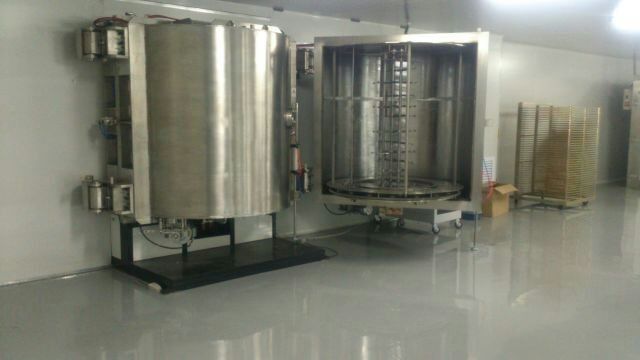

機械を金属で処理するRT1616-EMIの真空はテレコミュニケーション装置、コンピュータ、ノート、家電、家庭電化製品の、宇宙航空および軍項目で広く利用された薄膜の沈殿を保護するEMIのために特に設計されている。

利点

終わりは環境に優しい緑プロセス、自由な汚染を使用して沈殿する;
高性能
優秀な均等性。
大量の生産
安価、大量生産の要求のための理想的な解決
高い収穫、98%まで
厚さは制御することができる

設計特微

1) 高い生産性のための2ドアの構造そして速いポンプの体積流量
2） PLC制御を用いる作動の友好的なタッチ画面のパネル
3）人間性の安定した生産のための友好的なソフトウェア プログラムの設計および良質。
4）高い放出させるターゲット稼働率低い生産費を保障するため。
5）よい均等性及び優秀な付着
6）生産の効率および修飾された率を高めるよりよい性能のための高度の設計思想。
7）付着を改善する血しょうクリーニングおよび表面の活動の処置のためのイオン源装置。
8) 25%からPolycold –水蒸気のcryopump著75%によるHigh-vacuumポンプ時間の切口。

Polycoldはまた水蒸気Cryopumpとして、効果的に捕獲するこんにちはvacシステムの残りのガスで65%から95%を構成する水蒸気を示した。水蒸気は普通Polycoldの反応汚染のある、あなたの既存のシステム20%に100%のプロダクト効率を増加し、沈殿の質を改善すると期待できる。

1. 25%から75%によるHigh-vacuumポンプ時間の切口
2. 20%から100%の増加されたプロダクト効率;
3. 1年以下の典型的な元金回収の時間;
4. より高いフィルムの質、よりよい付着およびより再生可能な沈殿のための処理の間の干潮蒸気分圧。

タイプ:

• 縦のオリエンテーション、シリンダー、2ドアの構造、前部開始。

技術仕様:

• 性能

1. 最終的な真空圧力:5.0×10よりよい-6トル。
2. 作動の真空圧力:1.0×10-4トル
3. ポンプ ダウンタイム:1台の自動支払機から1.0×10への-4Torr≤5分（室温、乾燥した、きれいなおよび空の部屋）の
4. 材料（蒸発）を金属で処理すること:ステンレス鋼、銅
5. 作動モデル:手動で十分に自動的に/Semi-Auto/

• 構造

真空メッキ機械は下記に記載されている主完了されてシステムを含んでいる:

1. 真空槽

1.1サイズ:内部の直径1600mm

内部の高さ:1600mm

有用な高さ:1265mm

総高さ:1420mm

1.2材料:真空槽SUS304

ドアおよびフランジSUS304

部屋は構造を増強する:塗られた終わりの表面処理のSS41穏やかな鋼鉄。

塗られた終わりの表面処理の部屋のシャーシSS41の穏やかな鋼鉄。

1.3の放出させるおよび蒸発の盾:SUS304

1.4眺めの窓:部屋のドア

1.5真空槽のガス抜き弁（を含む消音装置）

1.6ドア:SUS304物質的な直径1600mmの内部の高さ:1600mm

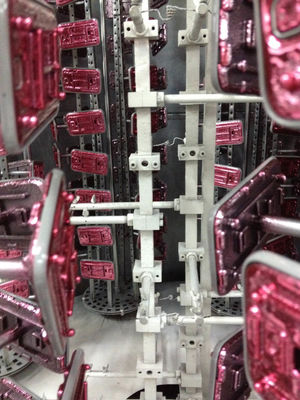

1.7沈殿ドライブ:最高中央運転。1400mm*1265mm

1.8運転モーター:1/2HP

1.9蒸発力:1つのセット/ドア

DCの放出させる力:1セット

放出させる陰極のサイズ:125*1400mm

2. 大体の形になる真空のポンプ施設管理

2.1オイルは回転式ベーンの真空ポンプ– Leybold密封した

a:ポンプの体積流量:640のmの³ /hr

2.2根は– Leyboldをポンプでくむ

a:ポンプの体積流量:4400のmの³ /hr

2.3大体の形になる真空弁:空気モデル

2.4ラインを配管する真空:6"及び8" SUS304材料

2.5真空のガス抜き弁:3/8"電磁石モデル

3. 高真空ポンプシステム

3.1オイルの拡散ポンプ:RTDP-36

1. ポンプの体積流量:40000L/S
2. 最終的な真空圧力:よくより10-7トル。
3. 熱する力:3Phase、21KW。
4. 石油消費:9リットル

3.2冷却トラップ:36"、オイルの流れに対して水冷

3.3高真空弁:空気

3.4前部ライン弁:空気

4. 電気制御および操作システム

4.1主要な回路:どれもヒューズのブレーカ スイッチ、電磁石スイッチ、
シリーズ タイプのC/T

4.2蒸発力

4.3蒸発の制御システム

4.4放出させる力、DCモデル

4.5制御システム:PLC +Touchスクリーンの自動車/手動で

4.6操作システム:タッチ画面+表示

4.7真空圧力測定システム

真空ゲージ:Leyboldの中心2 – 1のセット

フル レンジのゲージ:760トル| 10-7トル– 1セット

4.8警報システム:

圧縮空気圧力はより低い:警報音

冷却の水流はより低い:警報音

Mis操作:警報音

4.9力の負荷表示器:電圧表示器および負荷現在の表示器

5. サブシステム

5.1空気は弁の制御システムを圧縮した

5.2冷水システム:水流管およびスイッチ弁システム

5.3 Polycold （- 120~-145℃） Cryopump – 1セット

モデル:MaxCool- 2500L

最大負荷::2500W

ポンプの体積流量:14000L/S.

6. 沈殿システム

6.1放出させる源

1. 放出させるターゲット」125mm*1400mm* 12~14mm – 1のセット
2. シャッター– 1セット
3. マス フローのコントローラー:Arのガス– 1セット
4. 放出させる電源:DC 60KW – 1セット

6.2蒸発の源

1. タングステンの蒸発の源
2. 蒸発の電源:20kVA
3. イオン源装置および電源
4. 労働環境

圧縮空気:5~8kg/cm2

冷水:温度水:20~25℃、200リットル/分、
圧力水:2~3 kg/cm2

力:3段階380V 50Hz （60Hz）、160kVA

設置区域:（L*W*H） 6500*5500*2700mm

排気:機械ポンプのための出口

私達は私達の顧客の製品の条件を満たす異なった3D部品のための最も適したコーティング プロセスを設計し、開発するように努力するあった。従って私達はEMIのコーティングに総コーティングの解決を提供する。

カスタマイズされた塗装システムが要求されたら、あなたの思考を共有すれば最もよい解決を解決するために私達のチームとの考えあなたの製品仕様書を堤出するために、私達は協力し。

より多くの指定のための私達に、高貴な技術総コーティングの解決を提供するために名誉を与えられる連絡しなさい。
