陶磁器、装飾的なPVDコーティング装置、ガラスおよび陶磁器プロダクトの多アークのめっき機械のPVDの金張り

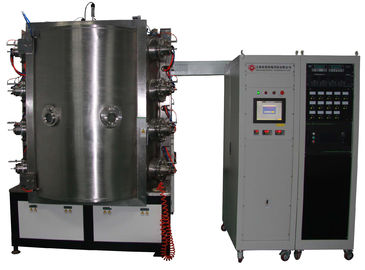

RTAC1618多アークの真空メッキ機械指定
| モデル | RTAC1618 | ||
| 材料 | ステンレス鋼（S304） | ||
| 部屋のサイズ | Φ1600*1800mm （h） | ||
| ポンプ施設管理 | カム形油回転真空ポンプ（機械） | ||
| 回転式ベーンの真空ポンプ（保有物） | |||
| ルーツ真空ポンプを | |||
| 拡散ポンプ | |||
| 技術 | イオンめっき（複数のアークの源） | ||
| 典型的なターゲット | Chromeのチタニウム、ジルコニウム、TiAl | ||
| ガス | ガスのマス フローのメートル（ArのN2、）アルゴン、窒素 | ||
| 制御 | PLC （プログラム可能な論理のコントローラー） | ||
| 安全システム | オペレータおよび装置を保護する多数の安全保護インターロック | ||
| 冷却 | Recyleの冷水 | ||
| 暖房 | 300℃までのヒーター、 | ||
| 力MAX。 | 150KW （およそ） | ||
| 平均出力の消費 | 70KW （およそ） | ||
陶磁器の装飾PVDコーティング装置はチタニウム、陰極アークの源によるChromeのようなsolideの金属を蒸発させ、高真空の環境のナノの薄膜を発生させるためにプロダクト表面のイオン化された金属を凝縮させるようにイオンめっきの技術を取る。反応ガスを使ってのような:さまざまな色を発生させる窒素。
PVDコーティング装置の特徴:
1. 真空槽は開放された縦の1ステンレス鋼が製造する304、φ1400mm-Φ2000mmからの真空槽の内部直径である;
2. 回転式ベーン・ポンプによる真空システムは、ポンプおよびオイルの拡散ポンプか分子ポンプ憲法を定着させる;
3. 塗装システムは1-2放出させる動力源を制御するのに中間周波数の磁気を使用し1-2組のターゲットを制御する非釣り合った磁気がありそして14-40のアークの源がある。
4. 高性能の脈拍バイアス動力源;
5. 気化システム使用は内政上または輸入の気体多くの流量計、ガスの流れ量制御（デモンストレーション）メートル作り出した;
6. 積み過ぎられた電気で制御対象の確立の電気回路は給水を、acousto-optics警報装置死ぬ断ち切った;
7. 制御システム（タッチスクリーン+PLC）、実時間ディスプレイの詳しい変数、完全に自動制御の全体の工程および自動記憶科学技術変数。
指定プロダクト次元および容量の要求に基づく他のカスタマイズされた機械サイズはvailableである。
モデル | RTAC-1008 | RTAC-1012 | RTAC-1215 | RTAC-1416 | RTAC-1618 | ||||||
| 部屋の内法 | 1000x800mm | 1000x1200mm | 1200x1500mm | 1400x1600mm | 1600x1600mm | ||||||
| 電源のタイプ | アークの電源、フィラメントの電源、脈拍バイアス電源 | ||||||||||
| 真空槽の構造 | 縦の正面玄関の構造、後部空気排気機構および二重層の水冷の部屋 | ||||||||||
| 真空槽の材料 | ステンレス鋼304/316L | ||||||||||
| 最終的な真空 | 6.0x10-4Pa （、きれい部屋を乾燥する荷を下すこと） | ||||||||||
| 真空のポンプの体積流量 | 大気から8.0*10-3Pa ≤15分への | ||||||||||
| 真空のポンプ施設管理 | 拡散ポンプか分子ポンプ+根は+機械ポンプ+ポンプでくみポンプを握る （特定のモデルは顧客の要求に従って選ぶことができる） | ||||||||||
| アークの源 | 6単位または 8単位 | 8単位または 10単位 | 10単位または 12単位 | 14単位または 16単位 | 16単位または 18単位 | ||||||
| バイアス電源 | 20KW/set | 20KW/set | 30KW/set | 40KW/set | 50KW/set | ||||||
| モデルの運転 | 惑星の回転および回転の可変的な頻度速度の規則 （制御可能および調節可能） | ||||||||||
| 暖房装置 | 室温から450°Cに制御可能そして調節可能 （PIDの温度調整） | ||||||||||
| MFC | 3道または4道プロセス ガスのフロー制御および表示システム、選択的な自動ガスを供給するシステム | ||||||||||
| 冷却装置 | 水循環の冷却モード、冷水タワーまたは産業冷水装置または深い冷却装置。（顧客によって提供されて） | ||||||||||
| 制御モード | マニュアル/自動統合モード、タッチ画面操作、PLCまたは計算機制御 | ||||||||||
| 総力 | 30KW | 35KW | 45KW | 60KW | 75KW | ||||||
| 警報および保護 | ポンプ、ターゲットの流れ上の警報水不足、および過電圧、開路および他の異常な状態等および関連した保護対策および電気連結機能を実行するため | ||||||||||
| 装置区域 | W2.5m*L3.5m | W3m*L4m | W4m*L5m | W4.5m*L6m | W5m*L7m | ||||||
| 他の技術的な変数 | 水圧≥0.2MPaの水温≤25°Cの空気圧0.5-0.8MPa | ||||||||||
| 注目 | コーティング装置の特定の構成はプロダクトに塗るプロセス条件に従って設計することができる | ||||||||||
陶磁器の衛生製品PVDのコーティングのサンプル
より多くの指定のための私達に、高貴な技術総コーティングの解決を提供するために名誉を与えられる連絡しなさい。
