ABSプラスチックは真空Metallizerの機械、アルミニウム熱蒸発のコーティングを金属で処理するプラスチックPVDの真空を分けます

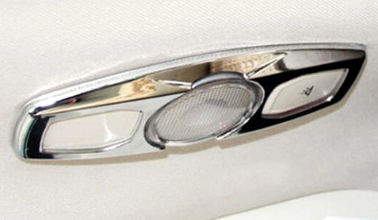

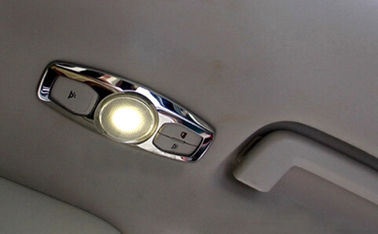

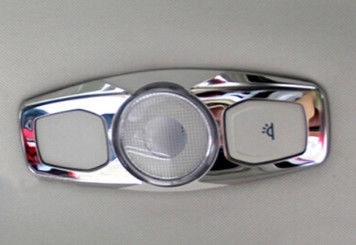

車用アクセサリー ABS 読書ライトランプカバー トリム PVD真空コーティングマシン,自動車ロゴ 掲示板 真空クロミング

なぜ俺達?

1. 先進的な生産機械 (磨き,溶接,切断,真空漏れ検査) と標準化された生産手順と厳格な試験が組み合わせられ,ロイヤル・テクノロジーが高品質の製品を作ることができます.信頼性と低コストのコーティングシステム.

2. 品質,サービス,納期は ロイヤルテクノロジーの事業の基本原則ですシンプルな部品をプロフェッショナルメーカーにオープンにアウトソーシングする戦略は,重要な部品と部品のR&Dに注意を向けることができます.製造業

3. 厳格な品質管理方針と 厳格な資格のあるサプライヤーの選定により ロイヤルテクノロジーの顧客は 最先端で最高品質の機器を 最安値で入手できるようになります



アルミ熱蒸発コーティングシステム

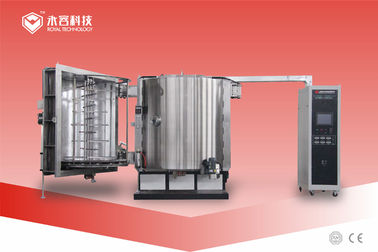

概要:RTEP6638抵抗蒸発コーティング機器は,PVDクロム金属化システムのための立方室モデルであり,カーLOGOボード反射フィルム堆積のために設計および製造されました.

最大 基板の大きさ:直径5500mm,深さ: <300mm

容量:最大2個. サイズ製品; 4~12個 サイズは異なります.

熱蒸発のフィラメント技術について: それは,部屋の真空圧が5.0 * 10までであるとき,真空室に作業部品を導入する^-2¥8.0×10^-3Pa 異なる段階の真空ポンプ (回転ピストン真空ポンプ,回転バネポンプ,根真空ポンプ,拡散ポンプ)そして,ワルフタン繊維 (または板) に収められているクロム繊維を蒸発させ作業部品が回転動力システムで回転しているとき,クローム材料は基板表面に堆積し,非常に均一なコーティング層を生成します.

仕上げ特性: PMMA (アクリル) 表面の PVD クロムで,下記のように顕著なコーティング層を生成する.昼間,サインシンボルは固体金属のように見える (不oxidable steel effect);夜になるとライトは前側や後ろ側から照明されます (内部にLEDライトが設置されています)

建設期間:2014~2015年

• 場所: 中国

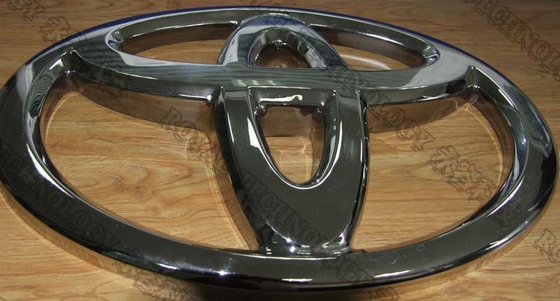

• 応用: アルミミミラー用PCパネル,自動車用LOGOボード,広告ボード,PMMA,PC,ABSなど 高反射フィルム堆積のための大型装飾品.

タイプ:

• 垂直向き,キューブ型,スライドドア,2セットのラックシステム

デザイン特徴:

• 大容量のキューブ型
• 堅牢な構造設計と高品質の構成

• PLC+タッチスクリーン操作システム,完全自動/手動制御
• スピードバキューム避難システム
• 容易な積載/上荷のために設計されたラックシステム構造
• メンテナンスのための作業環境への簡単なアクセス

技術仕様:

• パフォーマンス

1極限真空圧:5.0×10以上^-6トール

2動作真空圧: 1.0×10^-4トール

3ポンプダウン 時間は: 1 atm から 1.0 × 10^-4トーリ≤3分 (室温,乾燥,清潔,空室)

4金属化材料 (蒸発):アル,Cr,Sn,Ti,SS,Cu...など

5動作モデル: 完全自動/半自動/手動

• 構造

真空塗装機には,以下のリストのキーコンプリートシステムが含まれます.

1掃除室

1.1 サイズ:内側長さ: 6600mm

内部高さ:3800mm

内部幅: 1300mm

1.2 材料:真空室: SS41 軽鋼

ドアとフレンズ:SS41 軽鋼

カメラ強化構造: SS41 軽鋼,塗装された表面処理.

カメラ・シャシー SS41 薄型鋼 塗装された表面処理

1.3 蒸発シールド: SUS304

1.4 窓: 部屋のドア

1.5 真空室換気バルブ (サイレンサーを含む)

1.6 ドア:SS41 軽鋼

2粗末真空ポンプシステム (バックポンプパッケージ)

3高真空ポンプシステム (拡散ポンプ+冷却装置)

4電気制御と操作システム- PLC+タッチスクリーン

4.1 メイン回路:非シューズブレーカースイッチ,電磁スイッチ,C/T

4.2 蒸発力

4.3 蒸発制御システム

4.4 操作システム:タッチスクリーン+PLC,レシピ制御とデータ記録,自動シャットダウン,自動避難,自動コーティング

4.5 真空圧力測定システム

バキュームゲージ:ピラニ+ペニングゲージ

熱対計量: 760 トール ~ 5*10^-4トール

4.6 警報システム:圧縮気圧,冷却水の流れ,不具合

4.7 電源負荷表示:電圧表示と負荷電流表示

5貯蔵システム

5.1 ワルフタン繊維の蒸発源

5.2 Cr/Alワイヤ

6.サブシステム

6.1 圧縮空気バルブ制御システム

6.2 冷却水システム:流水管とスイッチバルブシステム

6.3 ポリコールド (-120~-145°C) ブルックス・クリオポンプ

7労働環境

圧縮空気: 5~8kg/cm2

冷却水:水中の温度: 20~25°C,200リットル/分
水中圧: 2~3 kg/cm2

電力:3相 380V 50Hz ((60Hz),300kVA

設置面積: (L*W*H) 15000*6800*4800mm

排気:機械ポンプの換気口

清掃室は強くお勧めします




ロイヤル・テクノロジーが開発し 製造した 自動車LOGOボード PVD金属化サービスのための 供給チェーン全体紫外線硬化ベース/上層コーティングLED照明を組み立てるまで,我々はターンキーコーティングソリューションを提供することができます.

カスタマイズされたコーティングシステムが必要な場合は,あなたの考えとアイデアを私たちのチームと共有してください.あなたの製品の仕様を提出することを忘れないでください.我々は最高のソリューションを整理するために一緒に働きます.
