3D構造は酸化を防ぐために熱蒸発のコーティングの単位の真空沈殿の時間を記録します

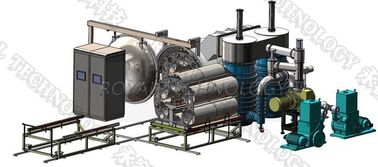

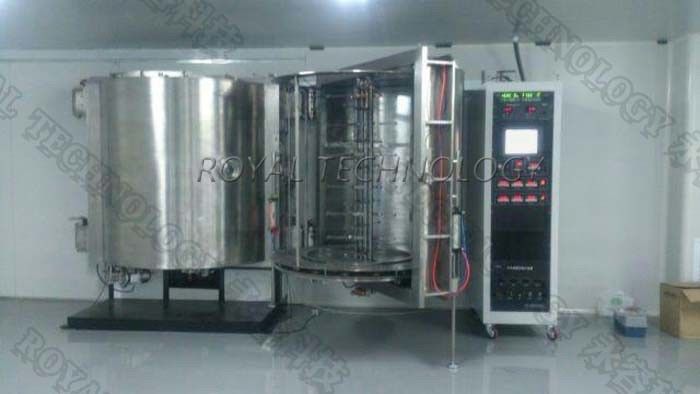

装置を金属で処理する2ドアの縦の真空
概要:
機械RTEP1616を金属で処理する2ドア縦PVDの真空は前に8年に開発される標準化されたモデルです。真空の熱蒸発のコーターは自動車産業、自動車照明反射器、車のロゴのクロム染料で染めることで広く利用されています;可聴周波およびさまざまな3D構造プロダクトは好みます:カメラ、コンピュータ、スマートな電話、時計および腕時計、おもちゃおよびスポーツ プロダクト、テーブルウェア、衛生製品、医療産業、TPU、ABS、PC、PP、ポリ塩化ビニール、ペット フィルム、ナイロン、金属の合金、ガラス、製陶術、等。
技術:
従来の水電気めっきの表面の治療法を取り替えるために高度のコーティングの技術として」沈殿するPVD (物理的な蒸気沈殿)プロセス「抵抗力がある蒸発。蒸発の源:タングステンの金属より低い融点がある沈殿材料への直接抵抗力がある暖房によるタングステンのフィラメント、バスケット、ボートおよびるつぼ等を使って:Al/Cr/Ag/Cuは等をワイヤーで縛ります。
1.装飾的なコーティング:ABS、PPのPC、ペット、薄膜を、おもちゃのコーティング、方法のように高い反射、金属沈殿させ、宝石類の付属品、クリスマス ツリーの装飾、球、ボタン、靴、ミラーを消費するPMMA。
2.機能コーティング:保護層:電子工学の熱絶縁材、AlxOx、HMDSOの保護層、EMI及びNCVMのための刃のZrO2コーティング。
3.光学コーティング:増透膜(AFのフィルム)、光フィルタ、色分離フィルター、望遠鏡、ペリスコープ、顕微鏡およびデジタル カメラ。
利点:
終わりは環境に優しい緑プロセスを使用して沈殿します;
非常に反射、華麗でおよび明るい色;
大量の生産、安価、大量生産の要求のための理想的な解決。
タイプ:
設計特微:
技術仕様:
1. 最終的な真空圧力:5.0×10-6トルよりよくして下さい。
2.作動の真空圧力:1.0×10-4トル。
3.ポンプ ダウンタイム:1台の自動支払機から1.0×10-4 Torr≤3分への(乾燥した室温は部屋をきれいにし、空けます)
4.材料(蒸発)を金属で処理すること:Al、Cr、Sn、チタニウム、SS、CU…等。
5.作動モデル:手動で完全な自動的に/Semi-Auto/
真空メッキ機械は下記に記載されているキー完了されてシステムを含んでいます:
1. 真空槽
1.1サイズ:内部の直径1600mm
内部の高さ:1600mm
1.2材料:真空槽SUS304 (選択のためのSS41穏やかな鋼鉄)
ドアおよびフランジSUS304 (選択のためのSS41穏やかな鋼鉄)
部屋は構造を増強します:塗られた終わりの表面処理のSS41穏やかな鋼鉄。
塗られた終わりの表面処理の部屋のシャーシSS41の穏やかな鋼鉄。
1.3蒸発の盾:SUS304
1.4眺めの窓:部屋のドア
1.5真空槽のガス抜き弁(を含む消音装置)
1.6ドア:SUS304材料
2. Rouhgingの真空ポンプ システム(裏付けポンプ パッケージ)
3. 高真空ポンプ システム(拡散ポンプ+冷却トラップ装置)
4. 電気制御および操作システムPLC+タッチ画面
4.1本管回路:どれもヒューズのブレーカ スイッチ、電磁石スイッチ、シリーズ タイプのC/T
4.2蒸発力:35kVA
4.3蒸発の制御システム
4.4操作システム:タッチ画面+ PLC、調理法制御およびの自動操業停止、自動避難、自動コーティング データ ロギング
4.5真空圧力測定システム
真空ゲージ:Pirani +ゲージをペンで書きます
熱電対のゲージ:760トル| 5*10-4トル
4.6警報システム:圧縮空気圧力、冷却の水流、Mis操作
4.7力の負荷表示器:電圧表示器および負荷流れの表示器
5.沈殿システム
5.1タングステンのフィラメントの蒸発の源
5.2熱蒸発材料:ワイヤー、リング、棒等。
6. サブシステム
6.1空気圧縮された弁の制御システム
6.2冷水システム:水流管およびスイッチ弁システム
6.3選択のためのPolycoldの(- 120~-145℃)小川Cryopump。
圧縮空気:5~8kg/cm2
冷水:温度水:20~25℃、200リットル/分、
圧力水:2~3 kg/cm2、
力:3段階380V 50Hz (60Hz)、140kVA
設置区域:(L*W*H) 6500*5500*2700mm
排気:機械ポンプのための出口
装置モデルを金属で処理する他の2ドアの縦の真空:
モデル |
サイズ(mm) |
基質は急激に前後動きます(Qty。) | 蒸発力(KVA) | 血しょう(KVA) | サイクル時間 | 電力 |
RTEP1012 | Φ1000xH1200 | 6,8,10 | 20 | 7 | 10' ~15'はプロダクトによって決まります | 3Phase/AC380V、50HZ 3Ph、440Vへの220、60HZ |
RTEP1416 | Φ1400xH1600 | 6、8,16 | 30 | 7 | ||
RTEP1418 | Φ1400xH1800 | 6,16 | 35 | 10 | ||
RTEP1616 | Φ1600xH1600 | 8.16 | 35 | 10 | ||
RTEP1618 | Φ1600xH1800 | 8.16 | 35 | 10 | ||
RTEP1820 | Φ1800xH2000 | 6 | 40 | 10 | ||
RTEP2022 | Φ2000xH2200 | 10,12,16 | 40 | 10 |
