Metalizerを保護する電子磁気干渉(EMI)
概要:
機械を金属で処理するRTEP1616-SPの真空はテレコミュニケーション装置、コンピュータ、ノート、家電、家庭電化製品の、宇宙航空および軍項目で広く利用された薄膜およびNCVMのfillmの沈殿を保護するEMIのために特に設計されています。
私達の顧客は次のとおりです:Sumgsung、Apple、Lenovoの華為技術の電子工学は製造します。
部屋のサイズの直径1600mmおよび高さ1600mmはいろいろなプロダクトを収容できます。

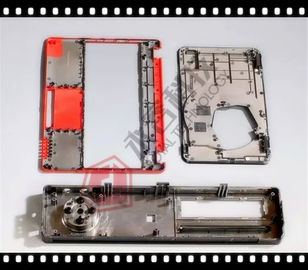

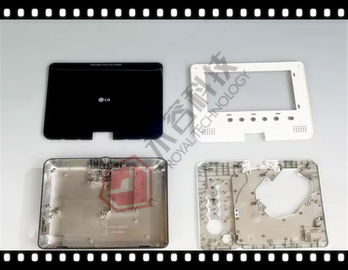

フィルムの特性を保護するEMI
1) フィルム厚さ:1.5 | 3ミクロンは条件によって決まります。
2) フィルムの抵抗:（オーム） 0.5Ωよりよい
3) 付着:3M810テープ> 5B
フィルムのコーティング プロセスを保護するEMI
4) ステンレス鋼を放出させるDC
5) 熱蒸発による銅の沈殿
6) ステンレス鋼、CUのフィルムの層の完全なカバーを放出させるDC。

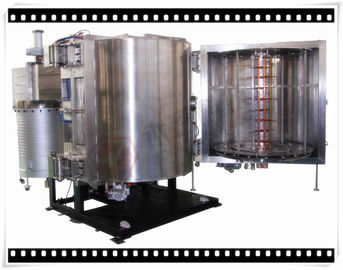

Metalizerの特徴を保護する電子磁気干渉
1) 高い生産性のための2ドアの構造そして速いポンプの体積流量
2） PLC制御を用いる作動の友好的なタッチ画面のパネル
3）人間性の安定した生産のための友好的なソフトウェア プログラムの設計および良質。
4) 高い放出させるターゲット稼働率は低い生産費を保障します。
5) よい均等性及び優秀な付着
6) 生産の効率および修飾された率を高めるよりよい性能のための高度の設計思想。
7) 付着を改善する血しょうクリーニングおよび表面の活動の処置のためのイオン源装置。
利点を金属で処理するPVDの真空:
終わりは環境に優しい緑プロセス、汚染を使用して自由に沈殿します;
高性能および優秀な均等性。
大量の生産、安価、大量生産の要求のための理想的な解決。
タイプ:
技術仕様:
1. 最終的な真空圧力:5.0×10-6トルよりよくして下さい。
2. 作動の真空圧力:1.0×10-4トル
3. ポンプ ダウンタイム:1台の自動支払機から1.0×10-4 Torr≤5分への（乾燥した室温は部屋をきれいにし、空けます）
4. 材料（蒸発）を金属で処理すること:ステンレス鋼、銅
5. 作動モデル:手動で完全な自動的に/Semi-Auto/

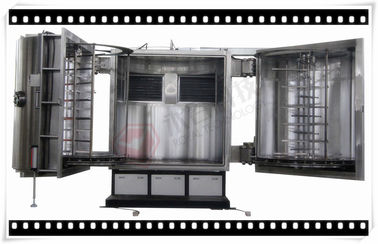

真空メッキ機械は下記に記載されているキー完了されてシステムを含んでいます:
1. 真空槽
1.1サイズ:内部の直径1600mm
内部の高さ:1600mm
有用な高さ:1265mm
総高さ:1420mm
1.2材料:真空槽SUS304
ドアおよびフランジSUS304
部屋は構造を増強します:塗られた終わりの表面処理のSS41穏やかな鋼鉄。
塗られた終わりの表面処理の部屋のシャーシSS41の穏やかな鋼鉄。
1.3の放出させるおよび蒸発の盾:SUS304
1.4眺めの窓:部屋のドア
1.5真空槽のガス抜き弁（を含む消音装置）
1.6ドア:SUS304物質的な直径1600mmの内部の高さ:1600mm
1.7沈殿ドライブ:最高本部の運転。1400mm*1265mm
1.8運転モーター:1/2HP
1.9蒸発力:1つのセット/ドア
DCの放出させる力:1セット
放出させる陰極のサイズ:125*1400mm
2. Rouhgingの真空のポンプ施設管理
2.1オイルによって密封される回転式ベーンの真空ポンプ- Leybold
a:ポンプの体積流量:640のmの³ /hr
2.2根ポンプ- Leybold
a:ポンプの体積流量:4400のmの³ /hr
2.3大体の形になる真空弁:空気モデル
2.4真空の配管ライン:6"及び8" SUS304材料
2.5真空のガス抜き弁:3/8"電磁石モデル
3. 高真空ポンプ システム
3.1オイルの拡散ポンプ:RTDP-36
a. ポンプの体積流量:40000L/S
b. 最終的な真空圧力:10-7トルよりよくして下さい。
c. 暖房力:3Phase、21KW。
d. 石油消費:9リットル
3.2冷却トラップ:36"、オイルの流れの背部に対して水冷
3.3高真空弁:空気
3.4前部ライン弁:空気
4. 電気制御および操作システム
4.1本管回路:どれもヒューズのブレーカ スイッチ、電磁石スイッチ、
シリーズ タイプのC/T
4.2蒸発力
4.3蒸発の制御システム
4.4放出させる力、DCモデル
4.5制御システム:PLC +Touchスクリーンの自動車/手動で
4.6操作システム:タッチ画面+表示
4.7真空圧力測定システム
真空ゲージ:Leyboldの中心2 – 1のセット
フル レンジのゲージ:760トル| 10-7トル– 1セット
4.8警報システム:
圧縮空気圧力はより低いです:警報音
冷却の水流はより低いです:警報音
Mis操作:警報音
4.9力の負荷表示器:電圧表示器および負荷流れの表示器
5. サブシステム
5.1空気圧縮された弁の制御システム
5.2冷水システム:水流管およびスイッチ弁システム
5.3 Polycold （- 120~-145℃） Cryopump – 1セット
モデル:MaxCool- 2500L
最大負荷::2500W
ポンプの体積流量:14000L/S.
6. 沈殿システム
6.1放出させる源
a. 放出させるターゲット」125mm*1400mm* 12~14mm - 1のセット
b. シャッター– 1セット
c. マス フローのコントローラー:Arは– 1セットにガスを供給します
d. 放出させる電源:DC 60KW – 1セット
6.2蒸発の源
a. タングステンの蒸発の源
b. 蒸発の電源:20kVA
c. イオン源装置および電源
7. 労働環境
圧縮空気:5~8kg/cm2
冷水:温度水:20~25℃、200リットル/分、
圧力水:2~3 kg/cm2
力:3段階380V 50Hz （60Hz）、160kVA
設置区域:（L*W*H） 6500*5500*2700mm
排気:機械ポンプのための出口
私達は私達の顧客の製品の条件を満たす異なった3D部品のための最も適したコーティング プロセスを設計し、開発するように努力しますありました。従って私達はEMIのコーティングに総コーティングの解決を提供します。
カスタマイズされた塗装システムが要求されたら、あなたの思考および考えを私達のチームと共有し、あなたの製品仕様書を、私達最もよい解決を解決するために協力します堤出して下さい。
より多くの指定のための私達に、高貴な技術総コーティングの解決を提供するために名誉を与えられます連絡して下さい。
