R & Dの倍数-機能真空メッキ装置MF/線形イオン源装置が付いているDCの放出させる陰極、

1 セット
MOQ
negotiable
価格
R & Dの倍数-機能真空メッキ装置MF/線形イオン源装置が付いているDCの放出させる陰極、
特徴 ギャラリー 製品の説明 見積依頼
特徴
仕様
沈殿源: 放出させるMF/DC +アークの陰極
沈殿フィルム: 堅いコーティング、DLCの光学フィルムのコーティング、装飾的なコーティング
アプリケーション: PECVDは、DLCのフィルム、カーボン フィルム、放出させる光学フィルムのようなダイヤモンド処理します、
フィルムの特徴: 高い反射、優秀な腐食および耐久性
コーティング色: 黒い色およびローズの金、青い色のコーティング
装置の構造: 前部および背部2ドアの構造
工場位置: 上海都市、中国
工場位置: 上海都市、中国
工場位置: 上海都市、中国
世界的なサービス: ポーランド-ヨーロッパ;イラン西のアジア及び中東、トルコ、インド、メキシコ南アメリカ
訓練サービス: 機械動作、維持、コーティング プロセス調理法、プログラム
保証: 限定保証機械の自由な、一生の1年
OEM及びODM: 利用できる、私達は注文仕立ての設計および製作を支える
OEM及びODM: 利用できる、私達は注文仕立ての設計および製作を支える
ハイライト:

magnetron sputtering machine

,

vacuum deposition equipment

基本情報
起源の場所: 中国製
ブランド名: ROYAL
証明: ISO, CE, UL standard
モデル番号: RTAS950
お支払配送条件
パッケージの詳細: 標準を、長距離の海洋/空気および内陸の交通機関のための新たな問題/カートン、適したで詰められるために輸出して下さい。
受渡し時間: 8から12週
支払条件: L/C、D ・ D ・ P T/T
供給の能力: 毎月10セット
製品の説明



R & Dの倍数-機能真空メッキ装置MF/DCの放出させる陰極





R & D多数機能真空メッキ装置



キーワード:PVDの堅いコーティング、PECVDプロセス、DLCのフィルム、ダイヤモンドはカーボン フィルム、放出させる光学フィルム、Gencoaのマグネトロンの放出させる陰極、イオン源、PA PVDを好みます





RTAC950-SPの設計特微:

  • 柔軟性:弧光を発し、源、線形イオン源装置を放出させて下さい取り付けフランジが適用範囲が広い交換のために標準化される
  • 多様性:および合金、光学コーティングおよび堅いコーティング、柔らかいコーティング母材の沈殿物の変化のために利用できる。金属および非金属材料の基質の混合のフィルムそして固体注油フィルム
  • 簡単な設計:容易な維持のための2ドアの構造、前部および背部開始。

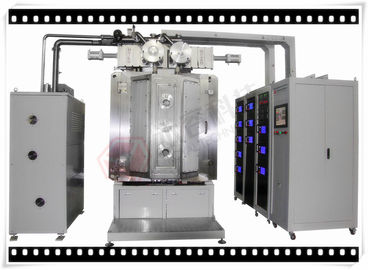

R & Dの倍数-機能真空メッキ装置MF/線形イオン源装置が付いているDCの放出させる陰極、 0

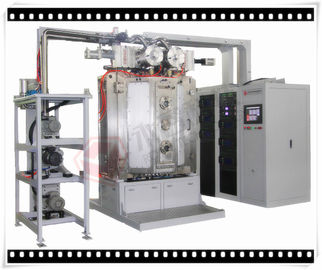

R & Dの倍数-機能真空メッキ装置MF/線形イオン源装置が付いているDCの放出させる陰極、 1





技術仕様

  • 性能

1. 最終的な真空圧力:8.0*10-4 Paよりよくして下さい;

  • 真空圧力を基づかせて下さい:3.0*10-2 Pa

3. ポンプ ダウンタイム:自動支払機から1.0×10-3 Pa≤15分への(乾燥した室温は部屋をきれいにし、空けます)

4. 沈殿源:Gencoaのマグネトロンの放出させる陰極、操縦されたアークの陰極、イオン源

5. 作動モデル:手動で完全な自動的に/Semi-Auto/

6. 熱すること:最高までの室温から。500℃、

9. PECVDおよびPA PVDプロセスのためのイオン源。

  • 構造

真空メッキ機械は下記に記載されているキー完了されてシステムを含んでいます:



1. 真空槽
1.1サイズ:内部の深さ950mm

内部の高さ:1350mm

1.2材料:真空槽SUS304

ドアおよびフランジSUS304

部屋は構造を増強します:塗られた終わりの表面処理のSS41穏やかな鋼鉄。

塗られた終わりの表面処理の部屋のシャーシSS41の穏やかな鋼鉄。

1.3部屋の盾:SUS304

1.4眺めの窓:部屋のドア-2

1.5真空槽のガス抜き弁(を含む消音装置)

1.6ドア:2つのセット、前部および背部のSUS304材料



2. 荒削りの真空のポンプ施設管理:
オイルの回転式ベーンの真空ポンプ+ポンプを握ります



3. 高真空ポンプ システム:

ターボ分子ポンプ- 2セット



4. 制御および操作システムPLC+接触ScreenOperation電気システム:

製造者:

PLC:三菱のモデル:FX-IN60MR-001シリーズ

電子部品:シュナイダー、OMRON。

安全保護システム:オペレータおよび装置(水、現在のガス、温度等)を保護する多数の安全保護インターロック

コーティングはシステムを処理します:プロセス・オートメーション及び制御。3か月間記憶で自動的に救われて。特色にされたコーティングの調理法データ:分析がコーティングの質を高めることができるようにターゲット操作の流れ/電圧、マス フロー、真空圧力、温度は、コーティングの時救われます。

4.1本管回路:どれもヒューズのブレーカ スイッチ、電磁石スイッチ、シリーズのC/Tはタイプします

4.2電源:MFの放出させる力+ DCアーク力+バイアス電源

4.3沈殿制御システム

4.4操作システム:タッチ画面+ PLC、調理法制御およびの自動操業停止、自動避難、自動コーティング データ ロギング

4.5測定システム

真空圧力:真空ゲージ:Pirani +ゲージを+フル レンジの真空ゲージ ペンで書きます--ヨーロッパのブランド

温度の測定器:熱電対
MFC:マス フローのコントローラー(4つの方法)、

4.6警報システム:圧縮空気圧力、冷却の水流、Mis操作

4.7力の負荷表示器:電圧表示器および負荷流れの表示器



5.沈殿システム

5.1沈殿源:cathodes+放出させるアークの源+イオン源

5.2沈殿材料:ITO、チタニウム、Chrome、アルミニウム、ステンレス鋼、TiAl等。



6. サブシステム

6.1空気圧縮された弁の制御システム

6.2冷水システム:水流管およびスイッチ弁システム



7. 労働環境

圧縮空気:5~8kg/cm2

冷水:温度水:20~25℃、200リットル/分、
圧力水:2~3 kg/cm2、



力:3段階380V 50Hz (60Hz)、130kVAの平均出力の消費:60KW

設置区域:(L*W*H) 4400*3200*2950mm

排気:機械ポンプのための出口



適用

R & Dの倍数-機能真空メッキ装置MF/線形イオン源装置が付いているDCの放出させる陰極、 2

R & Dの倍数-機能真空メッキ装置MF/線形イオン源装置が付いているDCの放出させる陰極、 3



R & Dの倍数-機能真空メッキ装置MF/線形イオン源装置が付いているDCの放出させる陰極、 4





より多くの指定のための私達に、高貴な技術総コーティングの解決を提供するために名誉を与えられます連絡して下さい。
