プラスチック真空蒸着機、高反射膜蒸着、照明反射板蒸着
序章：
Royal Technology は、世界中で 100 セット以上の熱蒸着コーティング システムを設計、製造、設置しており、次のようなさまざまな用途や産業を網羅しています。
自動車用樹脂外装・内装トリム
車両照明および部品
商業用、工業用、住宅用の LED 照明リフレクター
化粧品パッケージ
ガラス製品と鏡
電子消費財
EMI シールドと NCVM フィルム
おもちゃの部品とスポーツ用品
洗濯機の家電、家具の各種付属品
ファッション、時計、ウォッチ
ほんの数例を挙げると、他の多くの分野では、PVD 真空メタライジング プロセスが引き続き使用され、コーティング業界で開発されています。

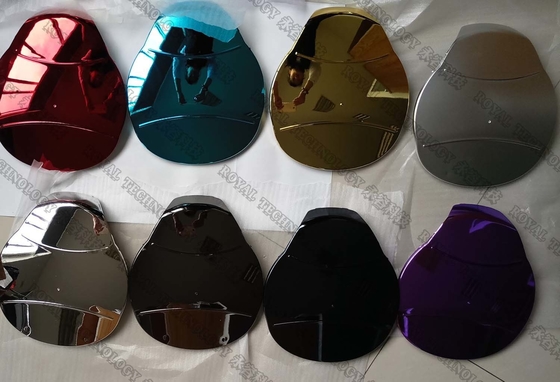

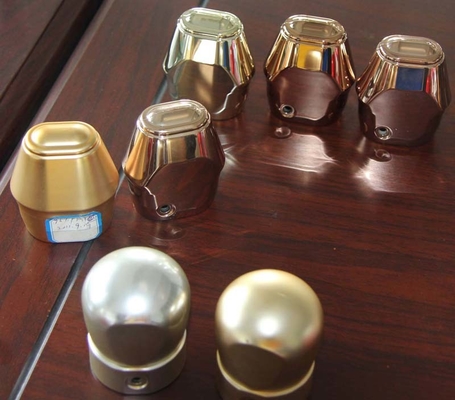

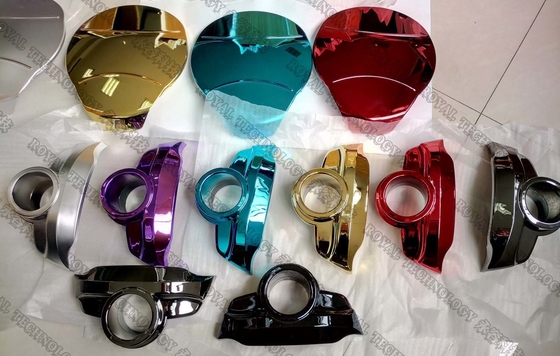

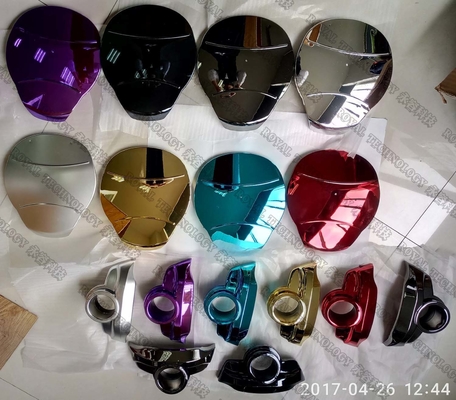

PVD メタライジング プロセスにより、さまざまな色のオブジェクトに、光沢があり、反射するメタリックな外観が得られます。
PVD 真空メタライゼーション プロセス:
ワークピースはサテライトにアップロードされ、ラックシステムに固定されます
チャンバードア (No.1) を閉じて、HMI プログラムで自動プロセスを開始します
もう一方のドア（No.2）にワークを搬入出するオペレーター
自動メタライゼーション プロセスが完了したら、ベント プロセスを実行し、ドア No.1 を開きます。ドア No.2 を閉じて、サイクルを繰り返します。
全体のプロセスは迅速で、素材の品質と美しさを大幅に向上させます。
高い生産性、作業時間の節約、生産コストの大幅な削減。

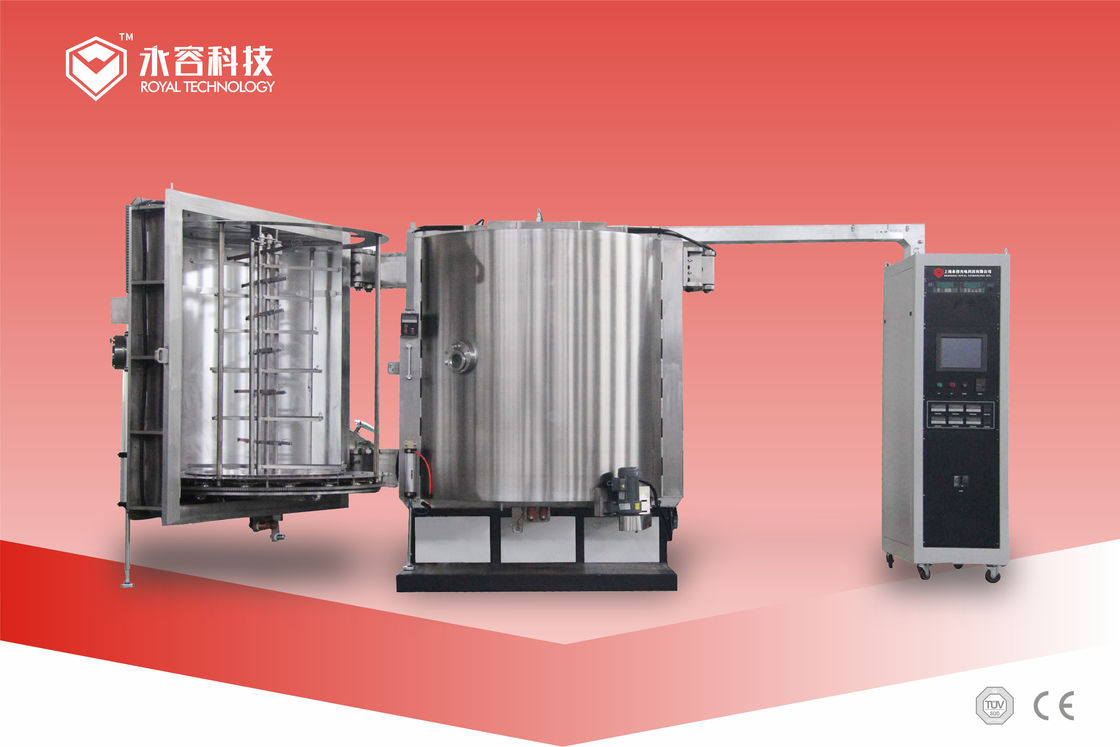

Royal Technology メタライジング システムは、垂直方向と水平方向の両方で利用できます。
チャンバーは、円筒形および立方体の形状用に製造されています。
Royal Technologyによって製造された機械の高品質と信頼性のために、製造にはステンレス鋼材料を使用し、世界市場で最高のコンポーネントを使用しています。遊星回転方式の構造により、均一な塗布が可能です。
技術仕様：
| 説明 | RTEP1000 | RTEP1418 | RTEP1616 | RTEP1820 | |
| 堆積チャンバー | んん | φ1000×H1000 |
φ1400×H1800
|
φ1600×H1600 |
φ1800×H2000
|
| ドアの構造 | 設定 | 1 | 2 | 2 | 2 |
| 蒸発源 | 個 | 16 | 20~28 | 24 | 32 |
| サテライト数 | ロッド | 6 | 6,8 | 6,8,10 | 6,8,10,12 |
| 有効塗布面積 | んん | φ250×6×H700 |
φ370×6×H1500 φ300×8×H1500 |
φ440×6×H1300 φ350×8×H1300 φ300×10×H1300 |
φ500×6×H1700 φ400×8×H1700 φ340×10×H1700 φ290×12×H1700 |
| サイクルタイム | 分。 | 10~12 | 15 | 15 | 15~20 |
| 蒸発電源 | kVA | 20 | 30 | 35 | 40 |
| プラズマ洗浄電源 |
kVA
|
7 | 10 | 10 | 10 |
| 究極の真空 | 8.0×10-4パ | ||||
| 排気速度 | atmから9.0×10まで-3Pa≤10minutes (@ 室温、清潔で荷を下すこと) | ||||
| ロータリーピストンポンプ容量 | L/S | 70 | 150 | 150 | 150 ※2 |
| ルーツポンプ容量 | L/S | 300 | 600 | 600 | 1200 |
|
拡散ポンプ容量 （コールドトラップ付） |
L/S | 6000 | 8000 | 8000 | 2*8000 |
| 保持ポンプ容量 | L/S | 15 | 30 | 30 | 70 |
| おおよその最大電力 | キロワット | 50 | 75 | 75 | 110 |
|
おおよその平均パワー
|
キロワット | 25 | 35 | 35 | 60 |
| おおよその重量 | KG | 4500 | 7300 | 9000 | 11000 |
| フット プリント (LxWxH) | んん | 3000*3000*2200 | 5000*4000*3500 | 6000*5500*3200 | 6500*6000*3800 |
備考: 顧客の要件、fixutring の設計とワーク ショップに専用のマシン構成
レイアウトプランはロイヤルテックがサポート。
詳細な仕様については、お問い合わせください。Royal Technology は、トータル コーティング ソリューションを提供できることを光栄に思います。
