DPCの陶磁器PCB/アルミナの酸化物の(Al2O3) PCBの窒化アルミニウム（PVDによるAIN） PCBの銅めっき
DPCプロセス直接銅板はLEDの半導体、エレクトロニクス産業と適用される高度のコーティングの技術です。1つの典型的な適用は陶磁器で基質を放射します。たる製造人の酸化アルミニウム（Al2O3）の伝導性のフィルムの沈殿は、PVDによるAlNの基質従来の製造方法と比較される放出させる技術に掃除機をかけます:DBC LTCC HTCCは、大いにより低い生産費高い特徴です。
高貴な技術のチームはPVDの放出させる技術と私達の顧客と首尾よく開発しましたDPCプロセスを協力しました。
DPCの適用:
HBLED
太陽コンセントレイターの細胞のための基質
自動車運動制御を含んで包む力の半導体
雑種および電気自動車力管理電子工学
RFのためのパッケージ
マイクロウェーブ装置
技術的な利点:

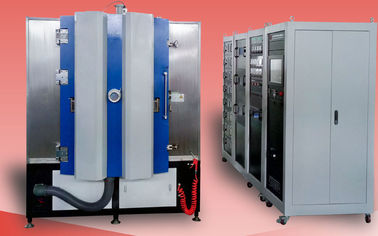

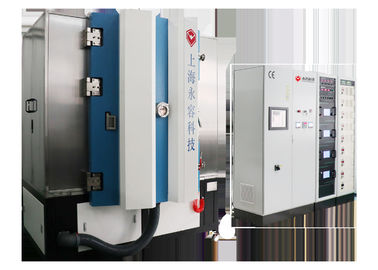

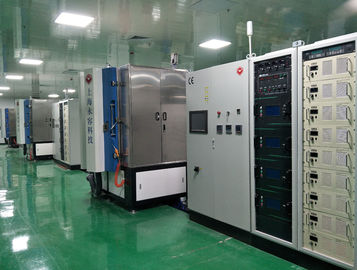

DPCS1215+の放出させるシステムは元のASC1215モデルに基づく改善された版最も新しいシステム持っています複数の利点をです:
より高く有効なプロセス:
1. 二重側面のコーティングは転換の据え付け品の設計によって利用できます;
2. 8まで標準的な平面の陰極は複数のソースのためにフランジを付けたようになります。
3.周期ごとの2.2の㎡の陶磁器の破片までの大容量;

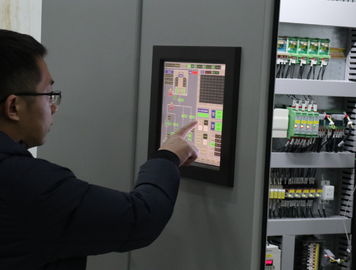

4.十分にオートメーション、PLC+Touchスクリーン、1接触制御システム。
生産費を下げて下さい:
1.、速い起動時間2磁気懸濁液の分子ポンプによって装備されていて、自由な維持;
2.最高暖房力;
3.最適スペースを使用して、コーティングの速い沈殿の8つまでのアークの源および4つの放出させる陰極のための部屋の八角形の形;
性能
1. 最終的な真空圧力:5.0×10-6トルよりよくして下さい。
2. 作動の真空圧力:1.0×10-4トル。
3. Pumpingdownの時間:1台の自動支払機から1.0×10-4 Torr≤への3分（乾燥した室温は部屋をきれいにし、空けます）
4. 材料を（+アークの蒸発放出させる）金属で処理すること:NI、CU、Ag、Au、チタニウム、Zr、Cr等。
5. 作動モデル:手動で完全な自動的に/Semi-Auto/
| 記述 | DPC1215+ |
| 部屋の高さ（mm） | 1500 |
| ドアの幅Xの高さ（mm） | 1200 x 1200 |
| 放出させる陰極の取り付けフランジ | 4 |
| イオン源の取り付けフランジ | 1 |
| アークの陰極の取り付けフランジ | 8 |
| 衛星（mm） | 16 x Φ120 |
| 脈打ったバイアス力（KW） | 36 |
| 放出させる力（KW） | DC36 + MF36 |
| アーク力（KW） | 8 x 5 |
| イオン源力（KW） | 5 |
| 暖房力（KW） | 18 |
| 有効なコーティングの高さ（mm） | 1020 |
| 磁気懸濁液の分子ポンプ | 2 x 3300 L/S |
| 根ポンプ | 1 x 1000mの³ /h |
| 回転式ベーン・ポンプ | 1 x 300mの³ /h |
| ポンプの把握 |
1 x 60mの³ /h
|
| 容量 | 2.2 ㎡ |
レイアウト
3D設計実例
陶磁器PBCのための合計のコーティングの解決を捜しています総コーティングの解決を提供するためにまたは完成品は、より多くの指定のための私達に、高貴な技術名誉を与えられます連絡します。
