ロイヤルテクノロジー Multi950
——PVD + PECVD 真空蒸着機

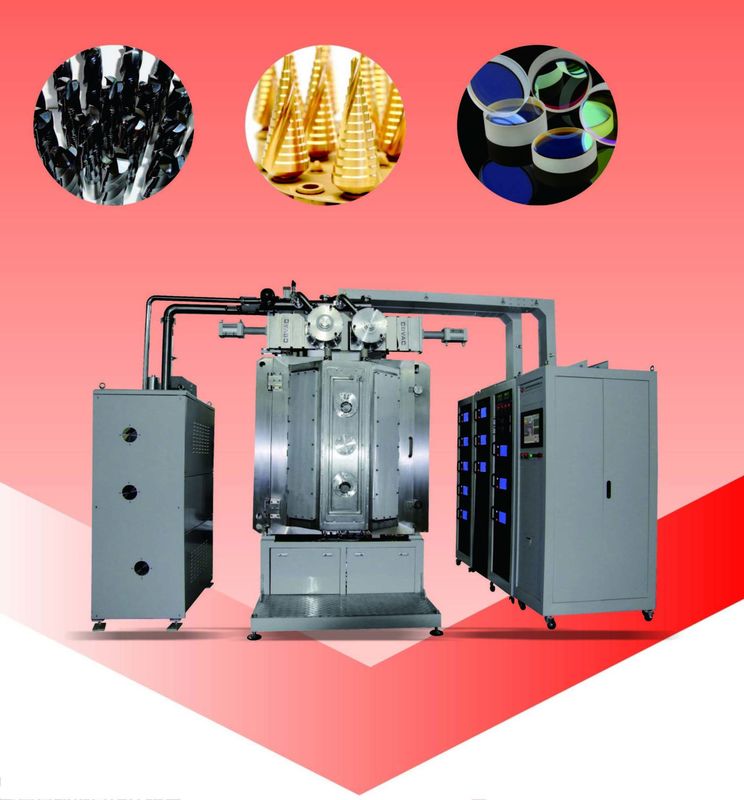

Multi950 マシンは、研究開発用にカスタマイズされた多機能真空蒸着システムです。

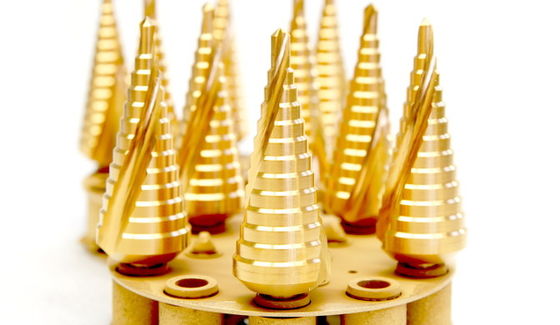

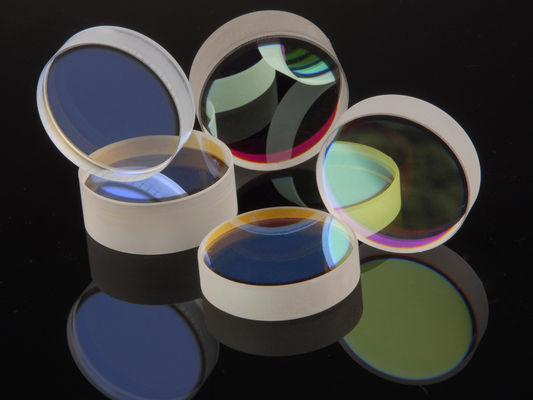

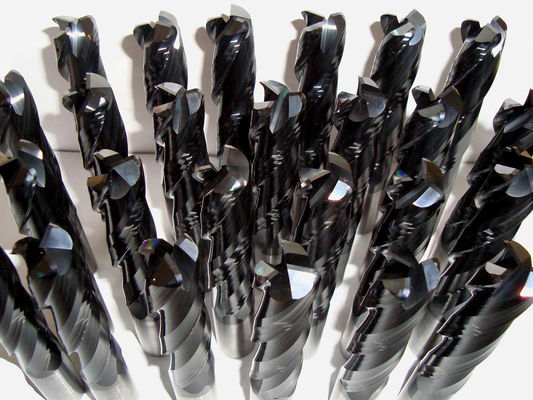

Chen 教授が率いる上海大学のチームとの激しいやり取りの後、最終的に、研究開発アプリケーションを満たすための設計と構成を確認しました。このシステムは、PECVD プロセスによる透明な DLC フィルム、ツールへのハード コーティング、およびスパッタリング カソードによる光学フィルムを堆積することができます。このパイロット マシンの設計コンセプトに基づいて、その後 3 つの他のコーティング システムを開発しました。
1. 燃料電池自動車用バイポーラプレートコーティング - FCEV1213
2.セラミック直接メッキ銅 - DPC1215
3. フレキシブル スパッタリング システム - 銅 PCB 金メッキ システム
これらの 3 つのマシンはすべて八角形のチャンバーを備えており、さまざまなアプリケーションで柔軟で信頼性の高いパフォーマンスを実現します。それはコーティングプロセスを満たし、多くの異なる金属層を必要とします：Al、Cr、Cu、Au、Ag、Ni、Sn、SS、および他の多くの非強磁性金属。さらに、イオン源ユニットは、そのプラズマ エッチング性能と、一部の炭素ベースの層を堆積する PECVD プロセスにより、さまざまな基板材料への膜の接着を効率的に強化します。
Multi950 は、Royal Technology の高度なデザイン コーティング システムのマイルストーンです。上海大学の学生と、創造的で無私の献身を率いる Yigang Chen 教授のおかげで、彼の貴重な情報を最先端の機械に変換することができました。
2018年には、チェン教授と別のプロジェクト協力を行いました。
誘導熱蒸発法によるC-60材料の堆積。
Yimou Yang 氏と Chen 教授は、これらの革新的なプロジェクトの基盤でした。
技術的利点
設計上の特徴
1. 柔軟性: アークおよびスパッタリング陰極、イオン源取り付けフランジは柔軟な交換のために標準化されています
2.汎用性：さまざまな卑金属や合金を堆積できます。金属および非金属材料基板上の光学コーティング、ハードコーティング、ソフトコーティング、化合物フィルムおよび固体潤滑フィルム
3. シンプルなデザイン: 2 ドア構造、メンテナンスが容易なフロント & リア オープン
技術仕様
モデル: マルチ 950
堆積室 (mm)
直径×高さ：φ950×1350
蒸着源 : MF スパッタリングカソード 1 組
PECVD 1組
アーク陰極8セット
1セットのリニアイオン源
プラズマ均一ゾーン (mm): φ650 x H750
カルーセル：6×φ300
パワー (KW) バイアス: 1 x 36
MF スパッタリング パワー (KW): 1 x 36
PECVD (KW): 1 x36
アーク (KW): 8 x 5
イオン源 (KW): 1 x 5
ガス制御システム MFC: 4 + 1
加熱システム: 18KW、最大 500℃、熱電対 PID 制御付き
高真空ゲートバルブ：2
ターボ分子ポンプ：2000L/S×2
ルーツポンプ：1×300L/S
ロータリーベーンポンプ: 1 x 90 m³/h + 1 x 48 m³/h
フットプリント (L x W x H) mm: 3000 * 4000 * 3200
総電力 (KW): 150
レイアウト
造られた時間: 2015
場所: 上海大学、中国
